FPGA AD936x SDR 开发板
基于 Zynq7020 SoC 和 AD9361 射频芯片的软件定义无线电（SDR）开发板项目。
Xilinx Zynq7020 SoC（双核 ARM Cortex-A9 + FPGA）
AD9361 射频芯片（70MHz - 6GHz 带宽）
千兆以太网、USB OTG、MIPI CSI 摄像头
原理图设计

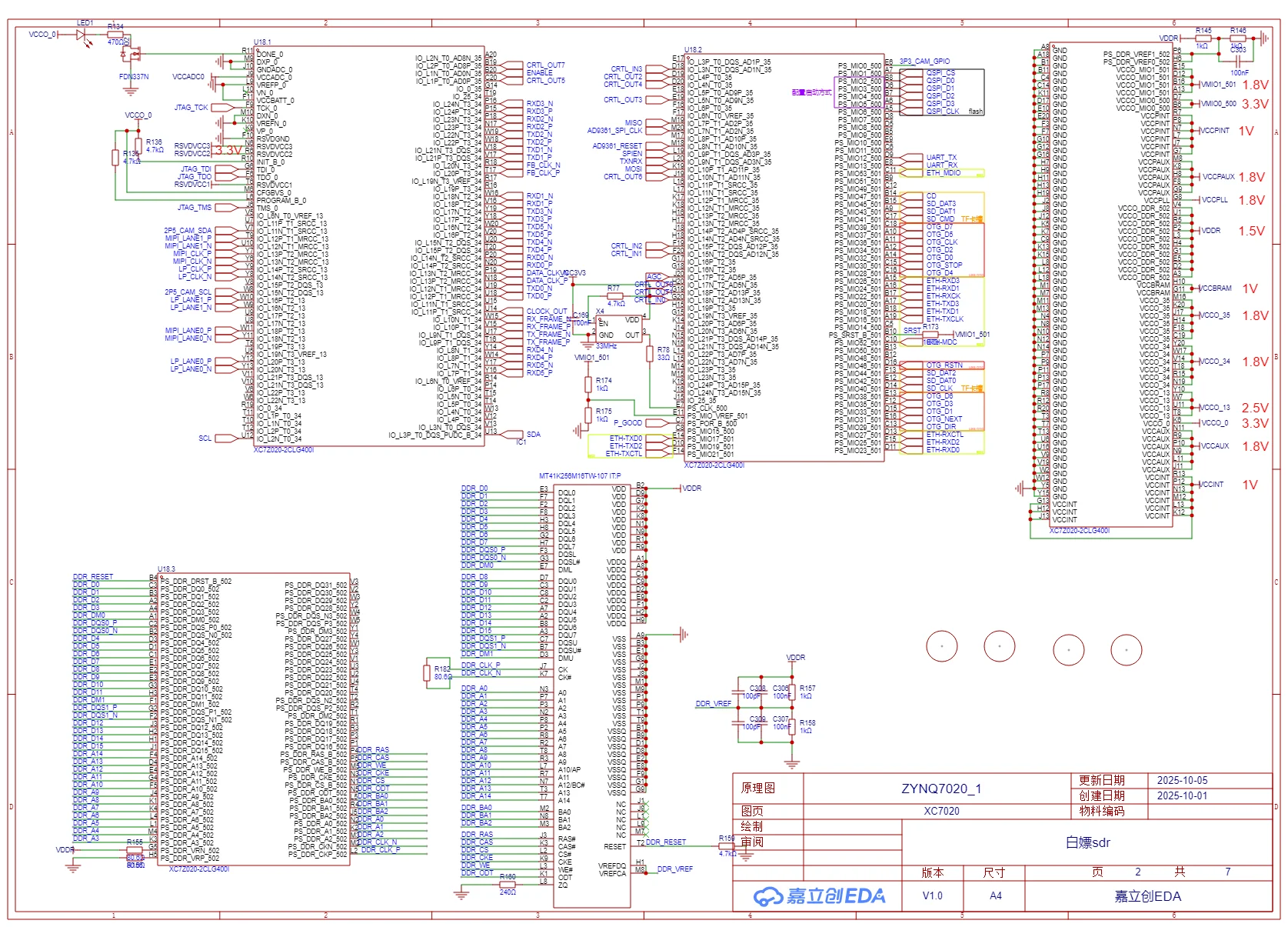

XC7020 核心模块

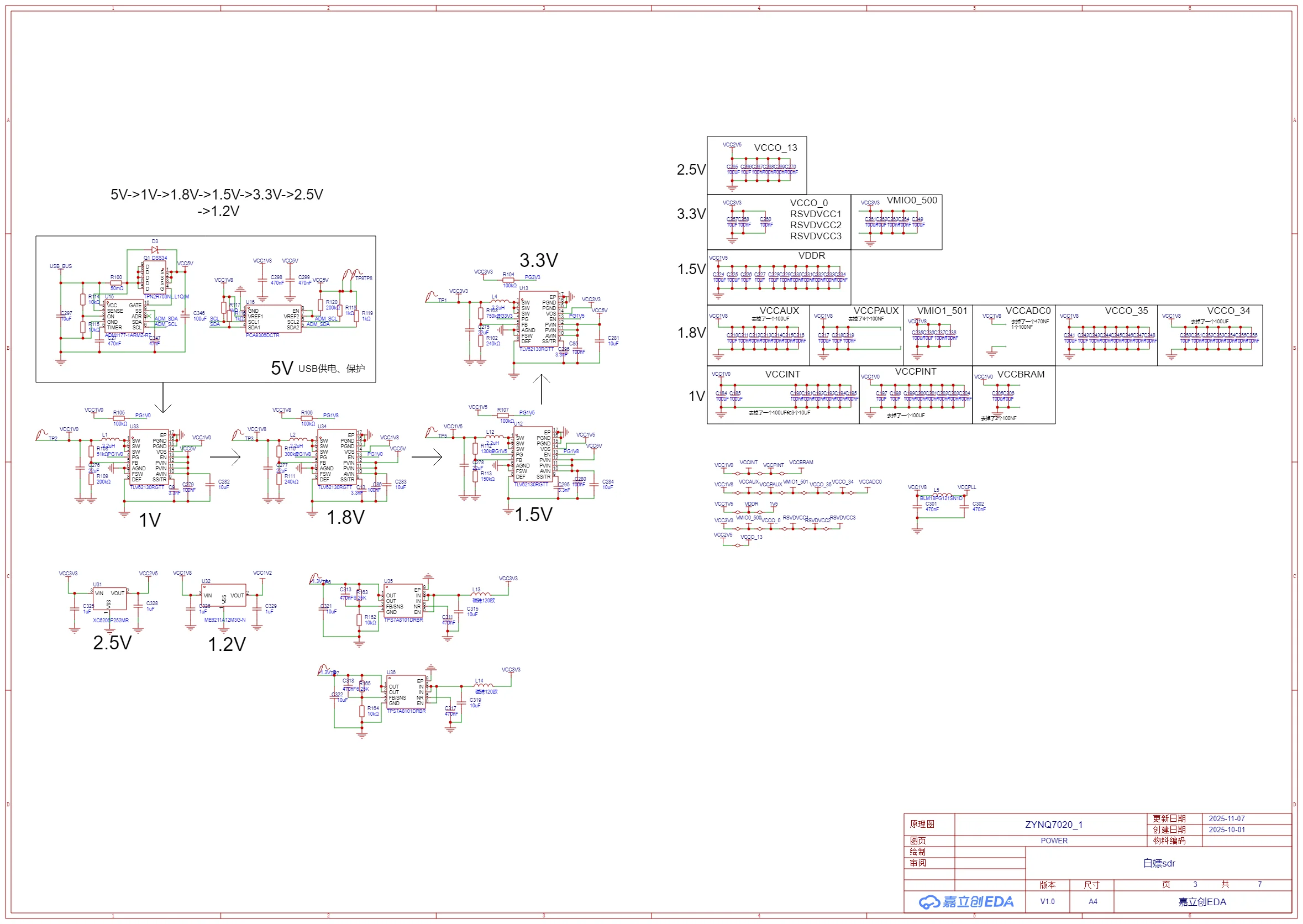

电源设计

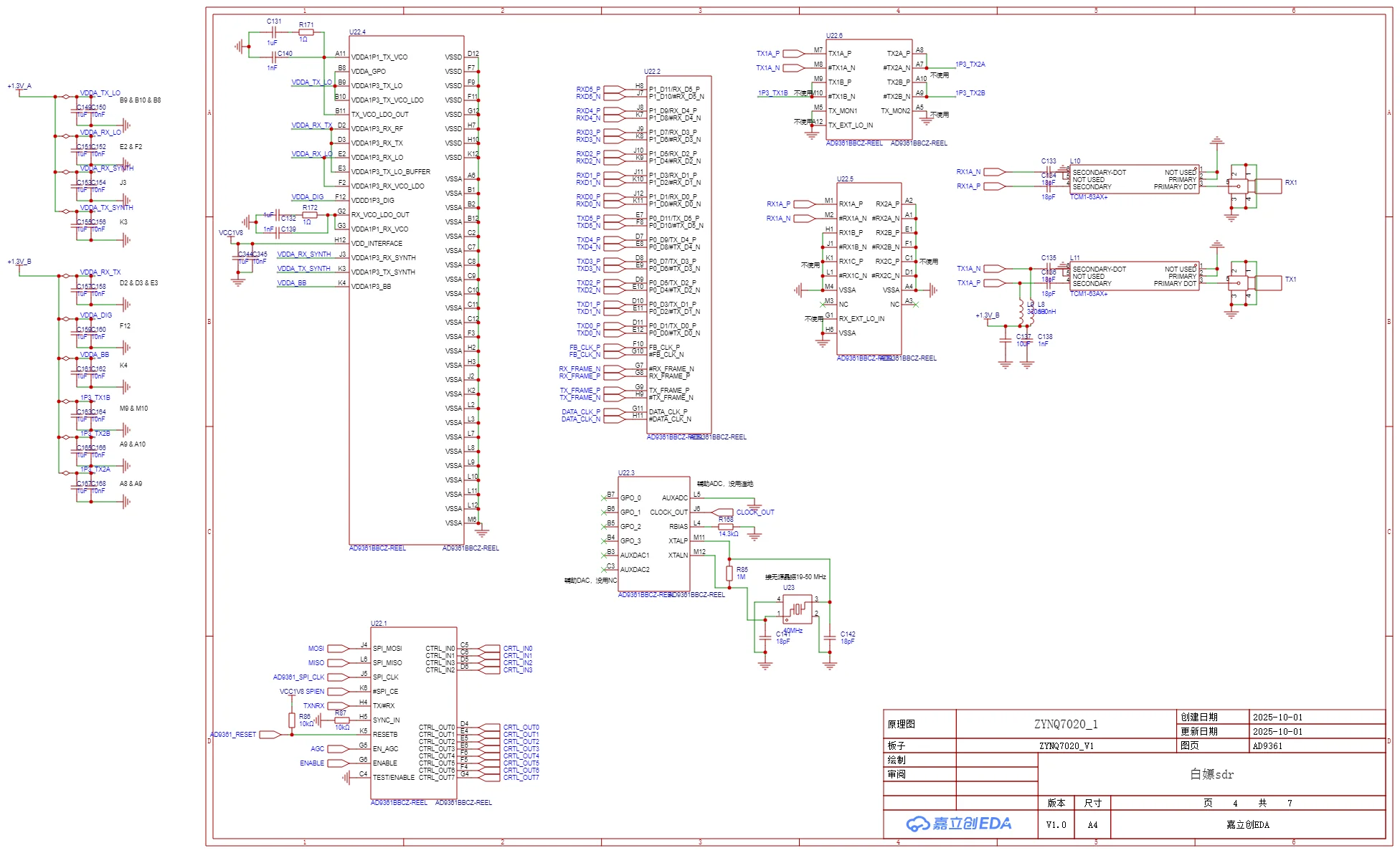

AD9361 射频模块

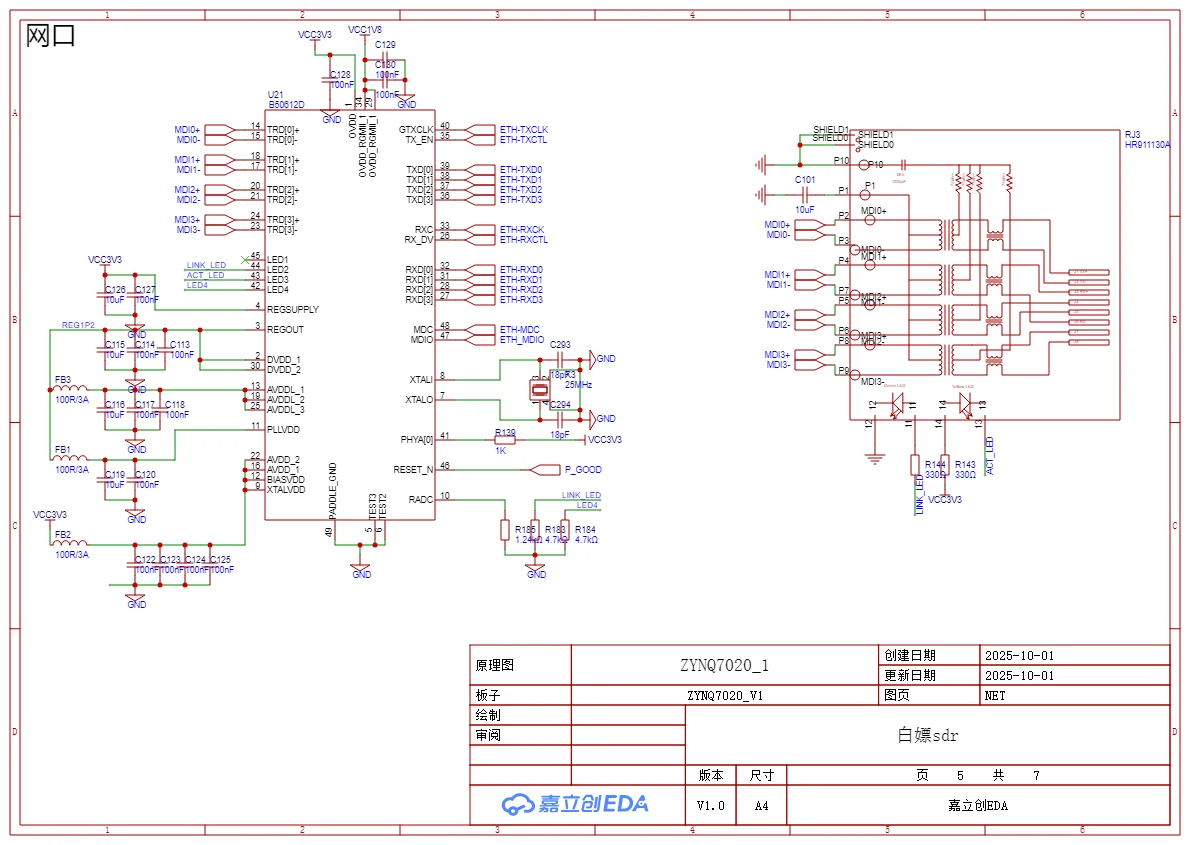

网络接口

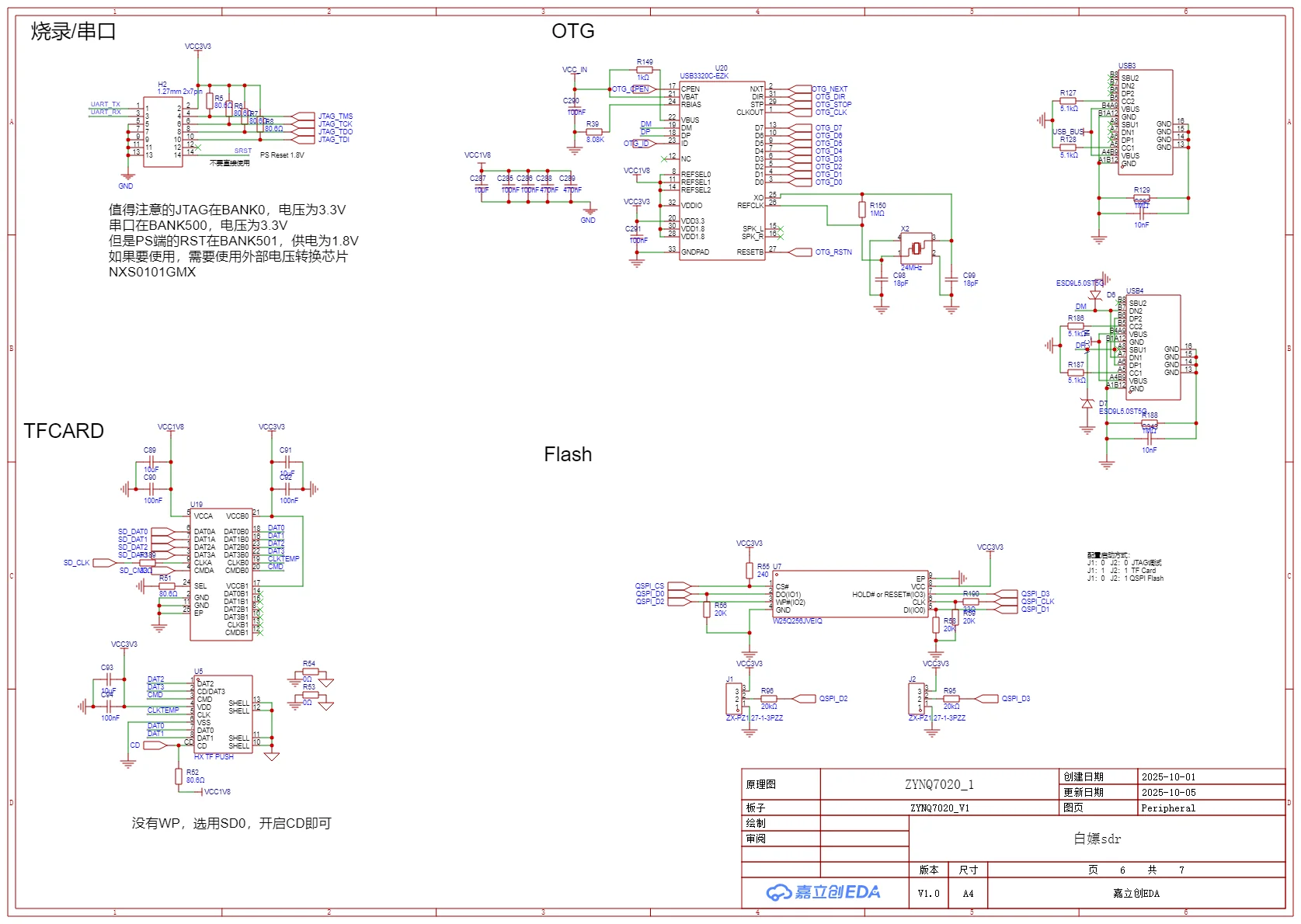

外设接口

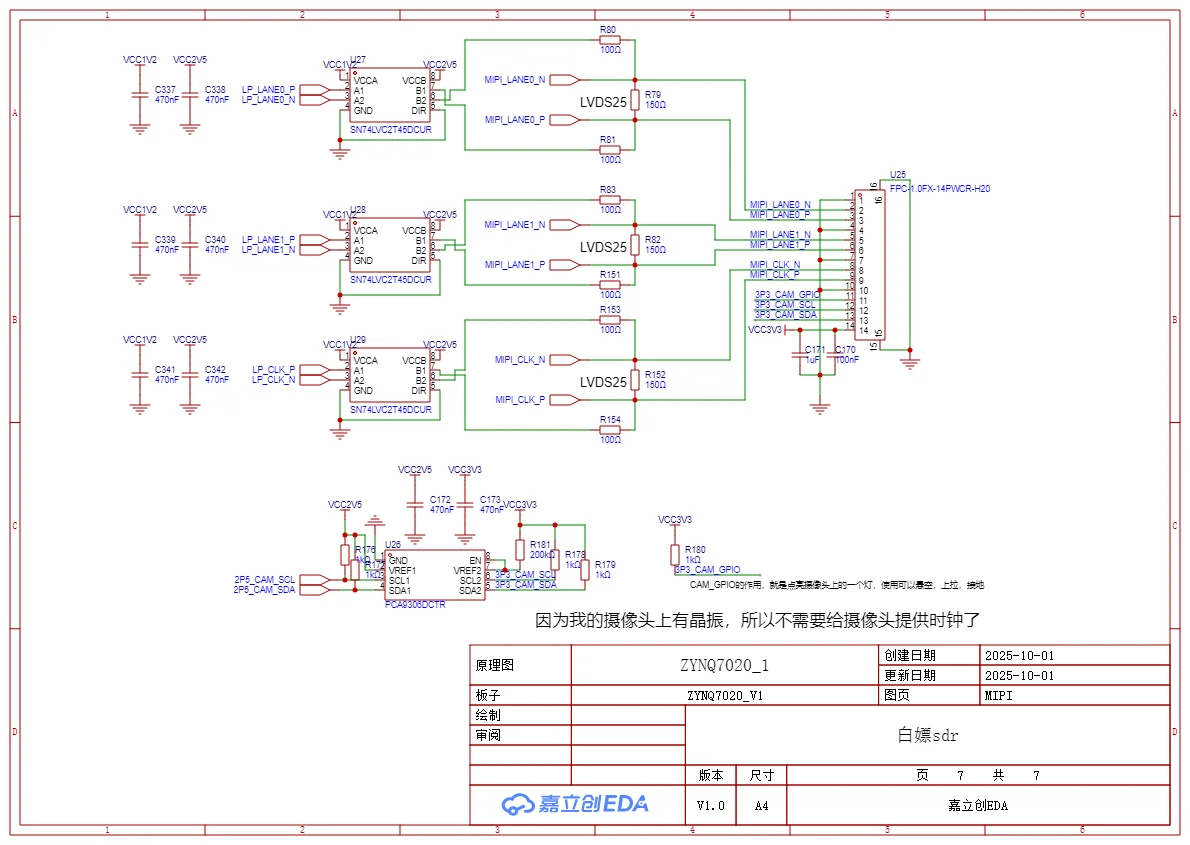

MIPI 摄像头接口
PCB 设计

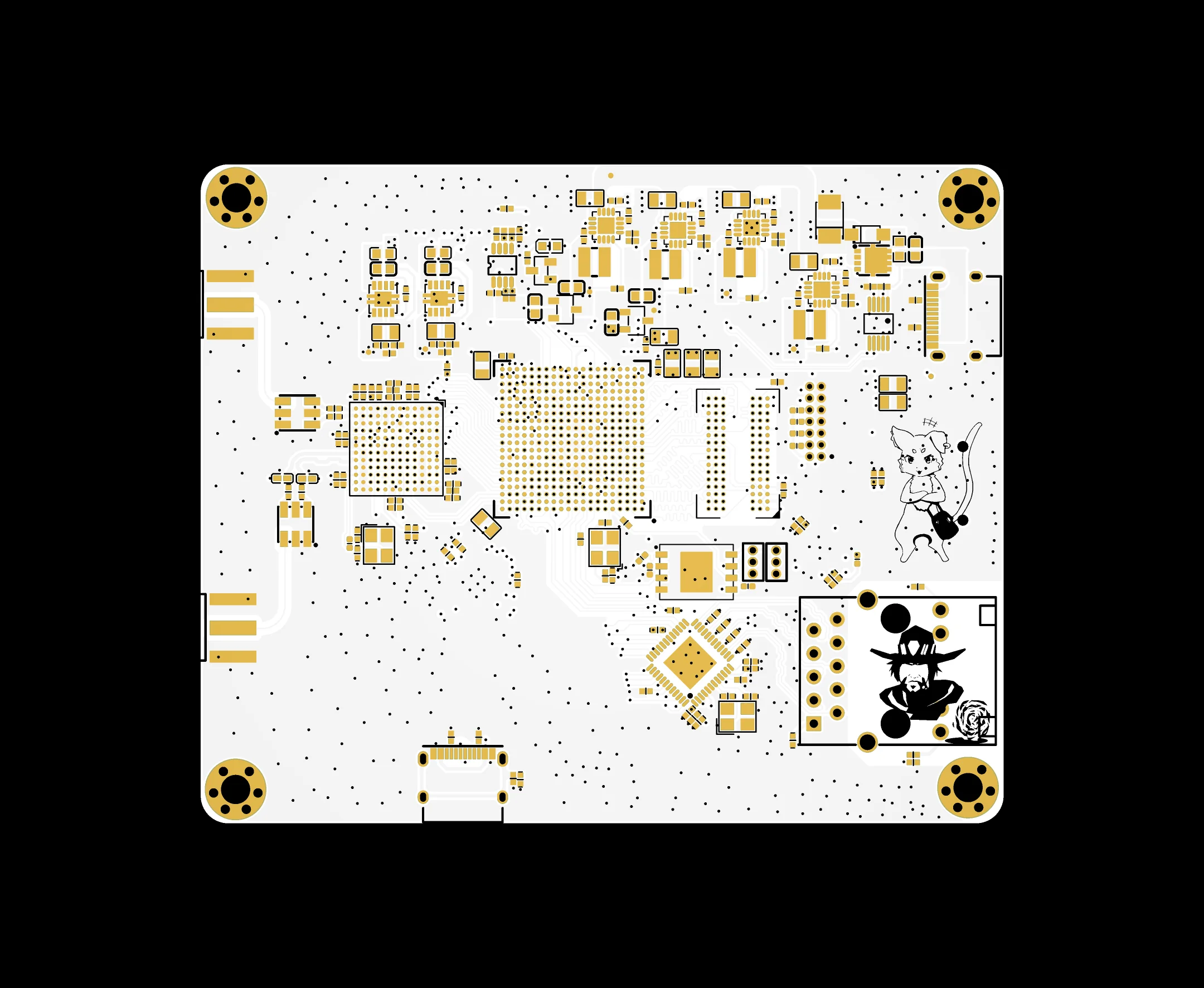

PCB 顶层视图

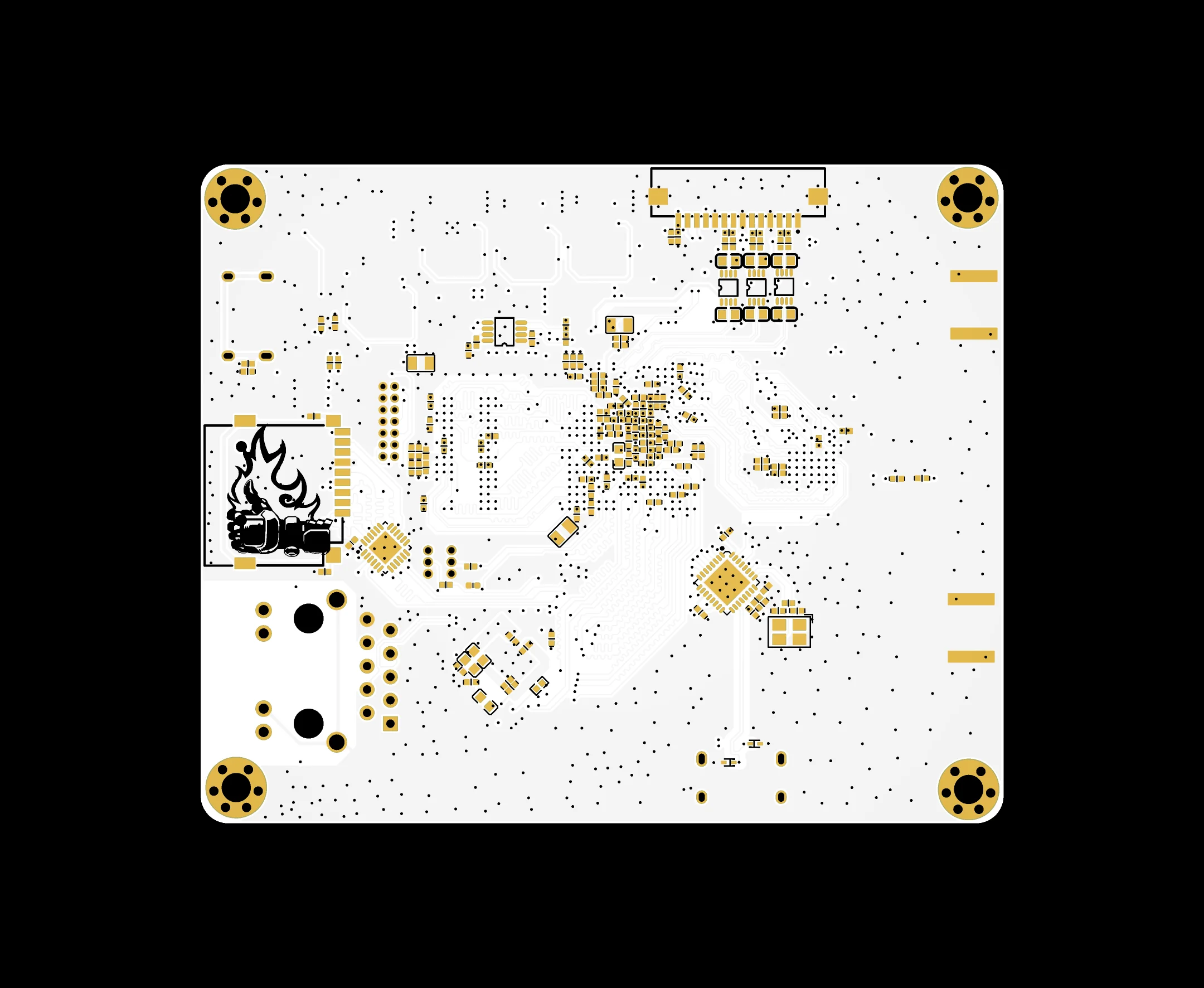

PCB 底层视图

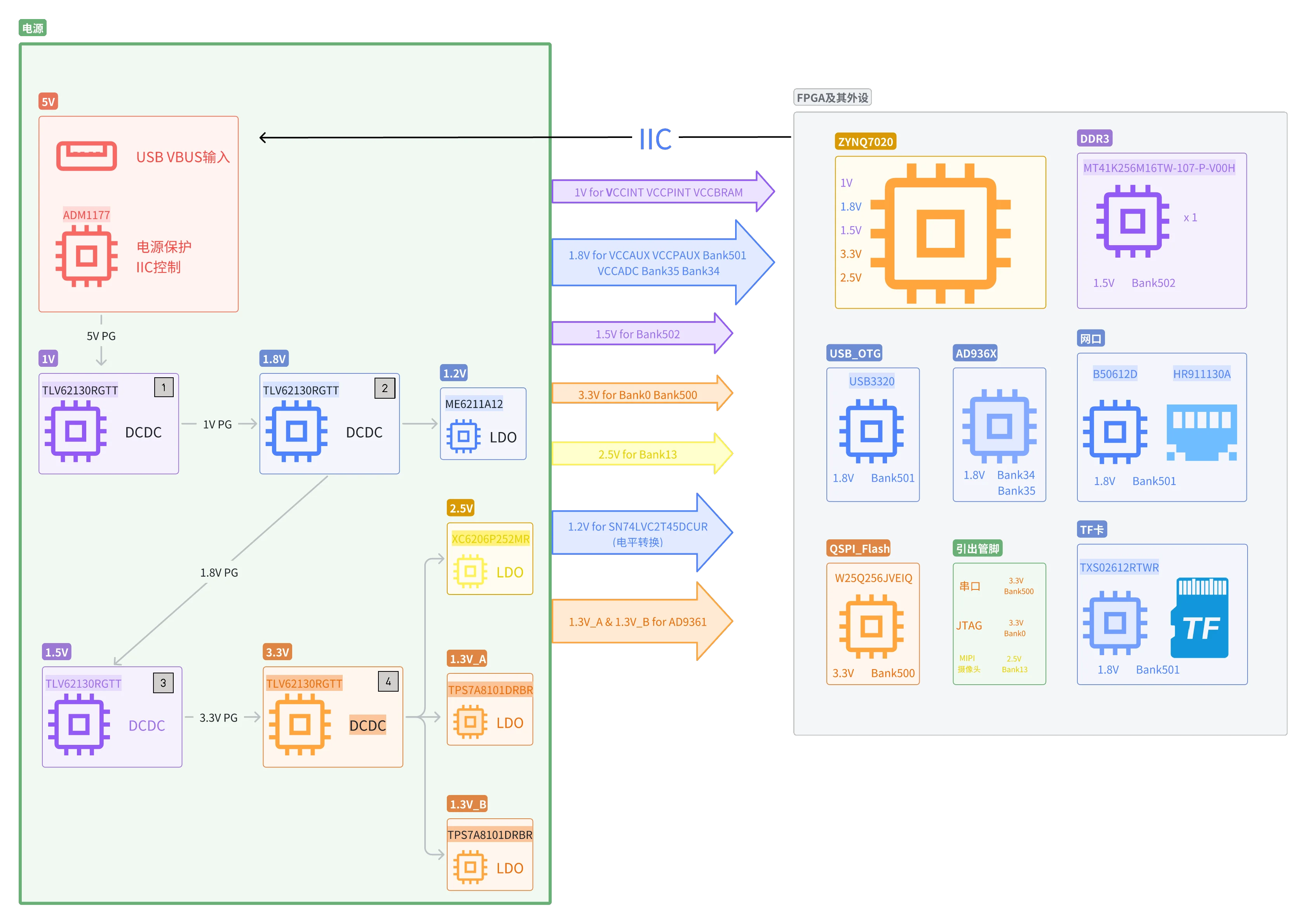

设计思维导图
项目状态
当前处于设计阶段，后续可在这里继续补充打样、焊接、联调和验证记录。
- 打样
- 焊接
